Каталог типів геопросторових об'єктів

Розділ описує модель даних: які типи геопросторових об'єктів існують, з яких атрибутів вони складаються, яких значень ці атрибути набувають і за якими правилами перевіряють топологію. Розділ містить п'ять підрозділів.

Підрозділ	Що містить
Каталог	Каталоги типів геопросторових об'єктів
Набір	Класи об'єктів та їх прив'язка до таблиць бази даних
Атрибути	Атрибути класів об'єктів і їх типи
Домени атрибутів	Допустимі значення атрибутів
Правила топології	Правила перевірки просторових відношень між класами

Записи в усіх підрозділах проходять верифікацію: колонка Верифіковано показує стан На розгляді або Верифіковано.

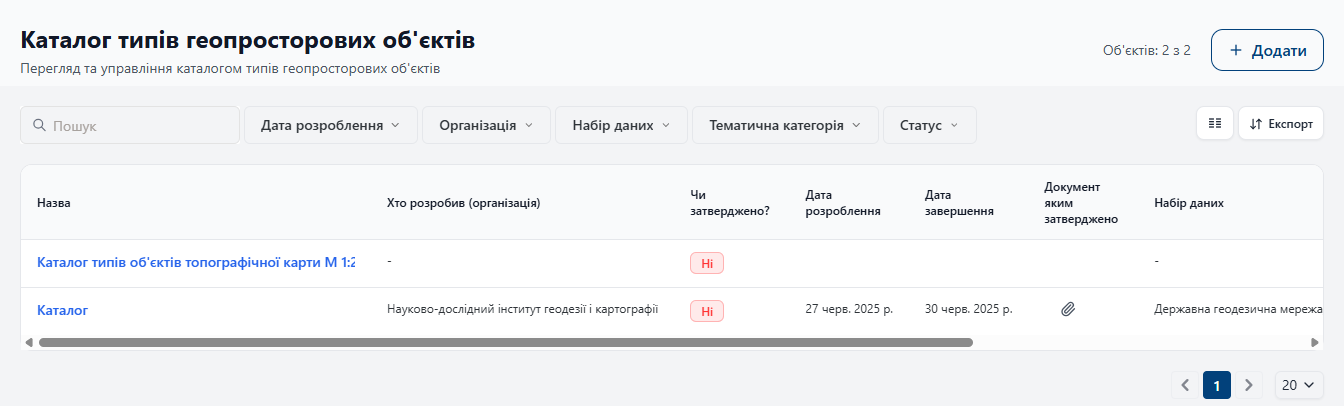

Каталог

Підрозділ містить каталоги типів геопросторових об'єктів.

Доступні фільтри "Дата розроблення", "Організація", "Набір даних", "Тематична категорія" та "Статус".

Таблиця має колонки Назва, Хто розробив (організація), Чи затверджено?, Дата розроблення, Дата завершення, Документ яким затверджено, Набір даних, Тематична категорія, Верифікація та Дії.

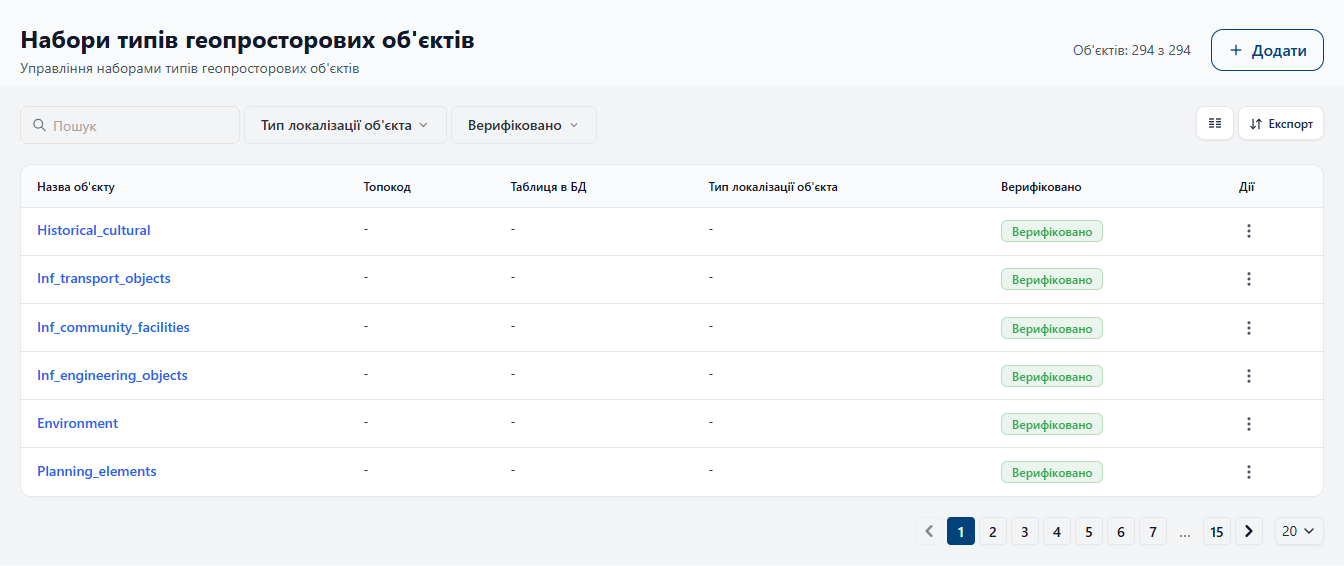

Набір

Підрозділ містить класи геопросторових об'єктів та їх прив'язку до таблиць бази даних.

Таблиця має колонки Назва об'єкту, Топокод, Таблиця в БД, Тип локалізації об'єкта, Верифіковано та Дії.

• Топокод - код типу об'єкта за класифікатором;
• Таблиця в БД - таблиця, у якій зберігаються об'єкти цього класу;
• Тип локалізації об'єкта - спосіб просторового подання об'єкта.

Атрибути

Підрозділ містить атрибути класів геопросторових об'єктів.

Таблиця має колонки Код атрибуту, Назва атрибуту, Тип колонки, Мінімальне значення, Максимальне значення, Значення позамовчуванню, Верифіковано та Дії.

Мінімальне й максимальне значення задають межі допустимих значень числових атрибутів.

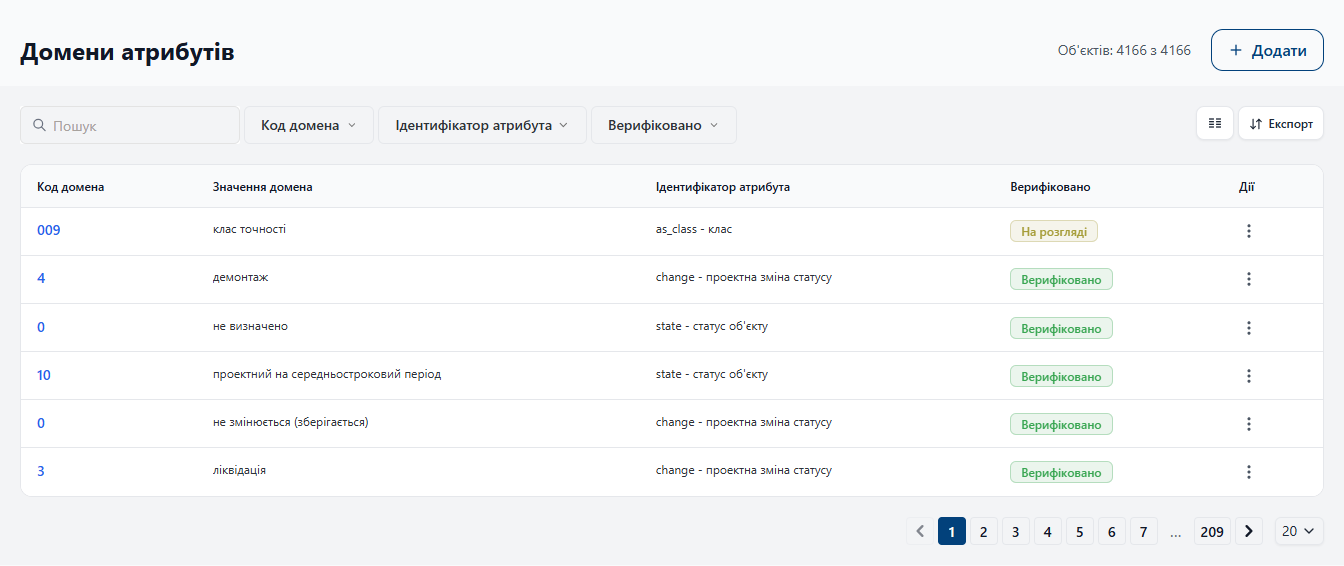

Домени атрибутів

Підрозділ містить довідники допустимих значень для атрибутів.

Доступні фільтри "Код домена", "Ідентифікатор атрибута" та "Верифіковано".

Таблиця має колонки Код домена, Значення домена, Ідентифікатор атрибута, Верифіковано та Дії. Кожен запис пов'язує код зі значенням у межах одного атрибута — наприклад, код 0 атрибута state означає не визначено.

Правила топології

Підрозділ містить правила перевірки просторових відношень між класами об'єктів.

Таблиця має колонки Назва правила, Перший клас, Другий клас, Запит до першого класу, Запит до другого класу, Верифіковано та Дії.

Правило описує допустиме взаємне розташування об'єктів двох класів; запити обмежують перевірку підмножиною об'єктів кожного класу.
